1.概述

立创EDA，是嘉立创公司自研推出（当前阶段，对于PCB打样优惠力度大），我们体验主要从 原理图绘制（原理图库使用），PCB设计，打样等方面对比。 对于用户来讲，原理图设计中，封装库等，立创EDA有一个比较完善的封装库（器件多是嘉立创商城的）。 对于DIY阶段是非常方便的。

2.原理图设计阶段

各家软件基本差不多，如果关心封装，这个EDA软件，可以直接看到嘉立创商城里面的器件。

3.PCB设计

主要是布线，各个层的显示、隐藏，各个软件其实差不多，只是看方便性。 圆弧走线，等长，这些性能其实还是不错（对比AD软件，CPU消耗确实友好不少）

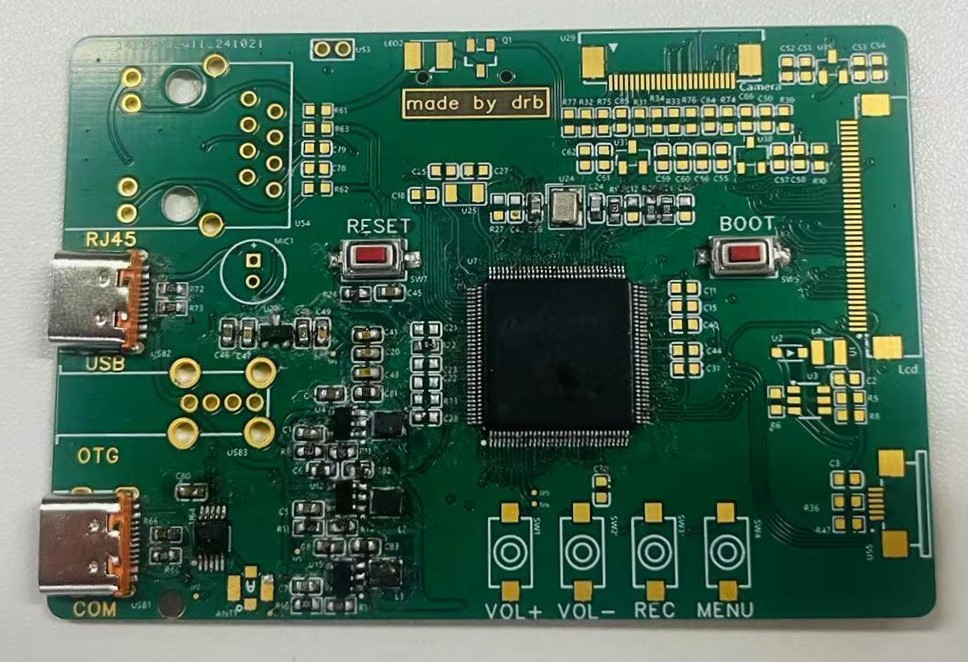

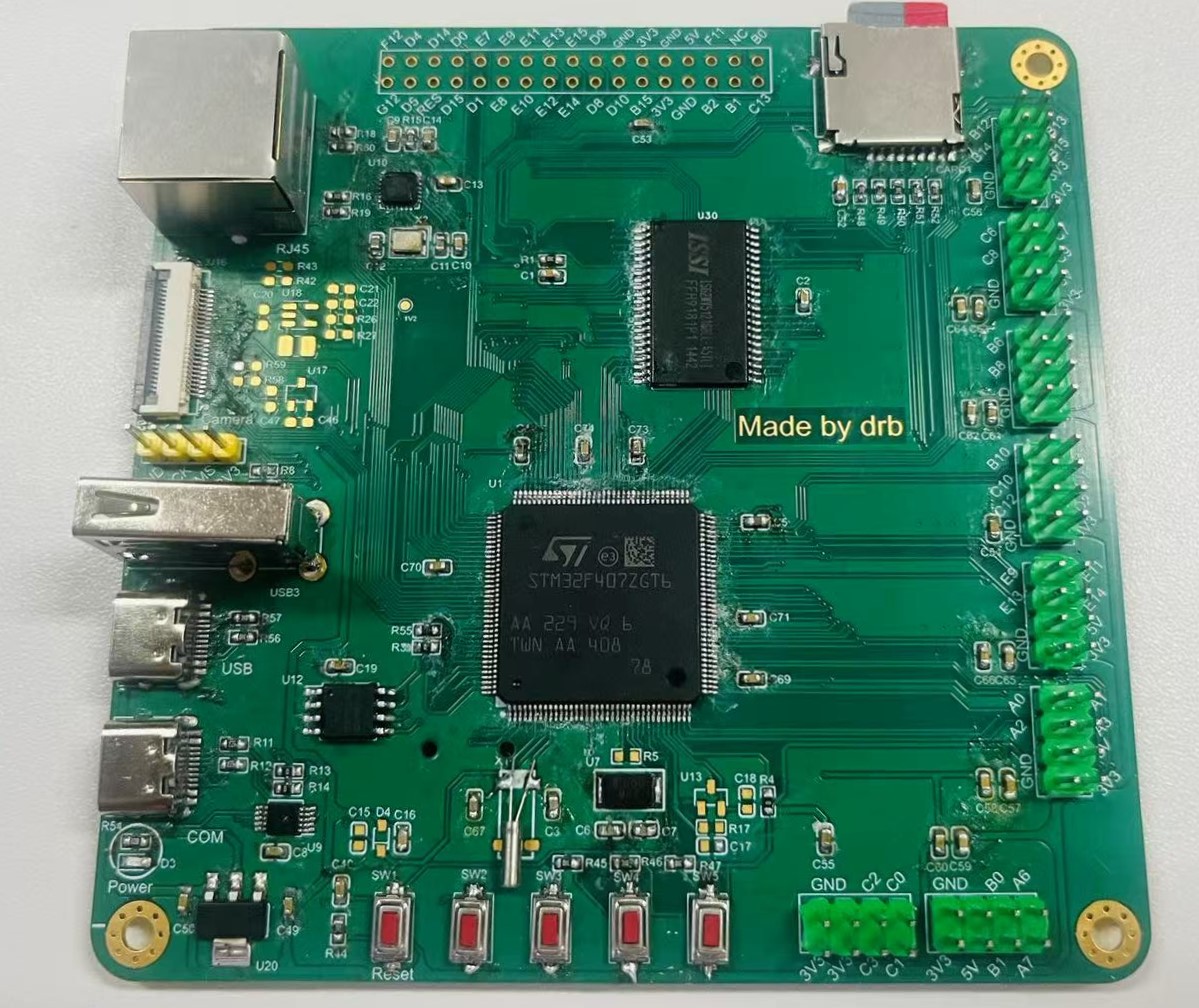

4.实物打样

立创EDA的设计，可以直接导出到嘉立创免费打样，这个估计也是一个优势,对于DIY们。 给的沉金工艺，免费，格局很大。
