1.简介

本wiki页主要是备份Trace32 分析展讯RTOS（适用展讯UIX8910，展讯W307等平台，操作系统使用ThreadX） dump文件。

 1. 用于系统产生死机dump时，定位系统问题

 2. 用于分析系统在一些场景下，预判系统设定分配资源是否合理

例如当系统处于高负荷状态（视频通话等），此时触发其它操作，例如：定位等，可以通过手动触发dump，来查看，开发中分配的

queue，thread优先级等等，是否合理。

2.Trace32 使用

Trace32 simulator安装完毕后。分析前，请准备好需要分析的dump文件，以及对应的axf文件，如果

是正常发生的dump，最好可以获取到dump前，屏幕或者log提示的信息，以便定位问题。

2.1 分析dump调用栈

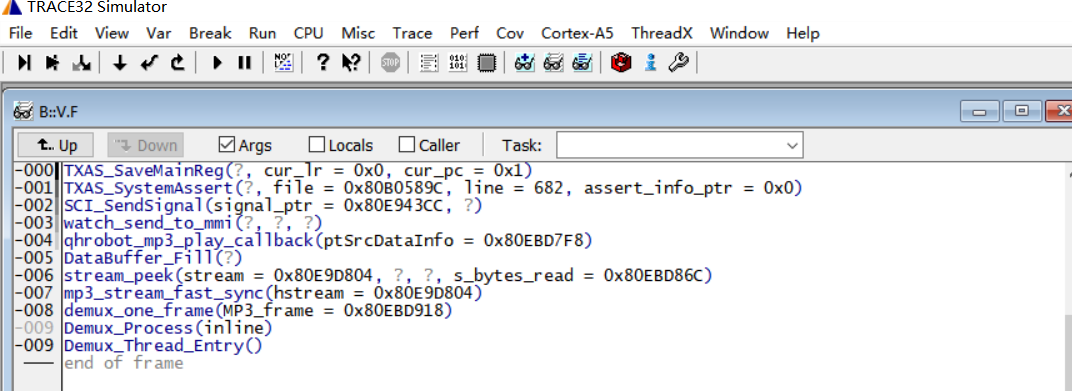

  示例：死机发生时，屏幕提示： queue full，一般加载完成，会自动显示当前调用栈。

2.2 分析当前系统变量或函数

发生dump时，有时需要分析到当前的全局变量函数值等信息。

2.2.1 查看当前系统中的全局变量

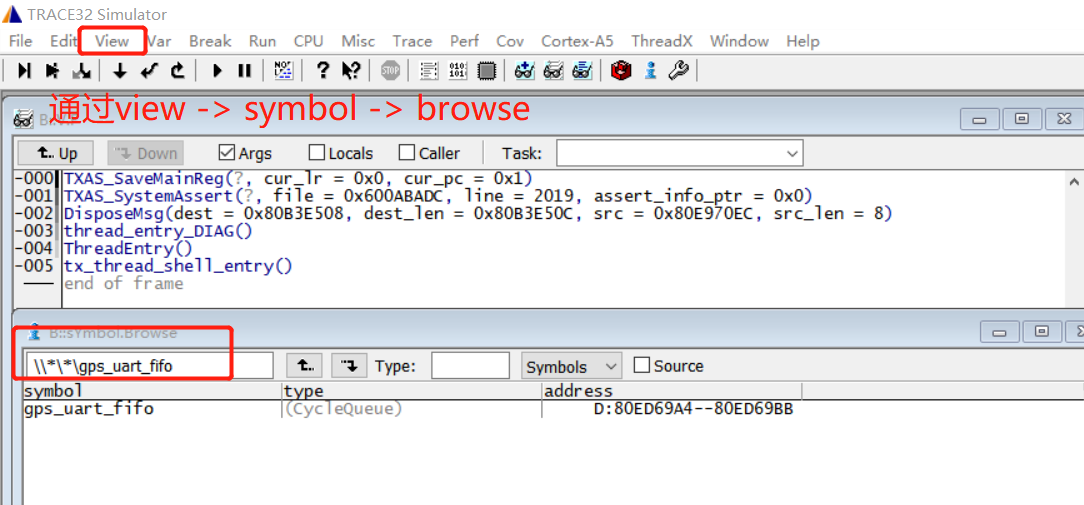

通过Trace分析当前的全局变量或函数，通过菜单【View → symbol → browse】，然后再红色框内输入具体变量名称，例如：gps_uart_fifo。

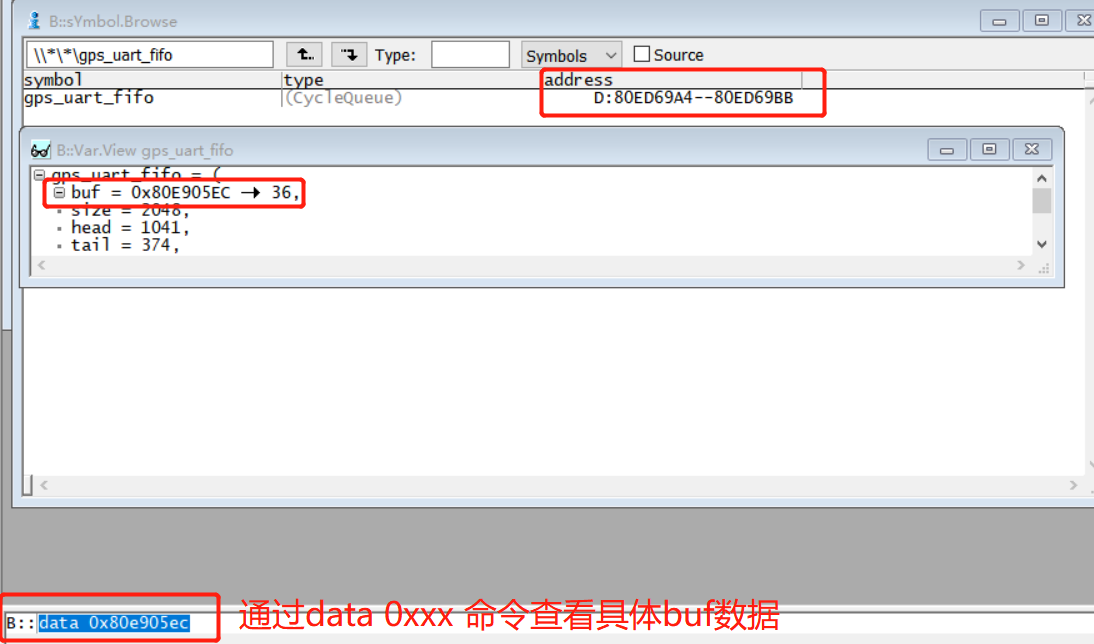

此时，可以双击address，调出详细内容。可以看到该环形队列内部具体信息，此时，可以看到buf数据地址 0x80E905EC 进行查看buf 地址（0x80E905EC）内部数，通过命令行输入：

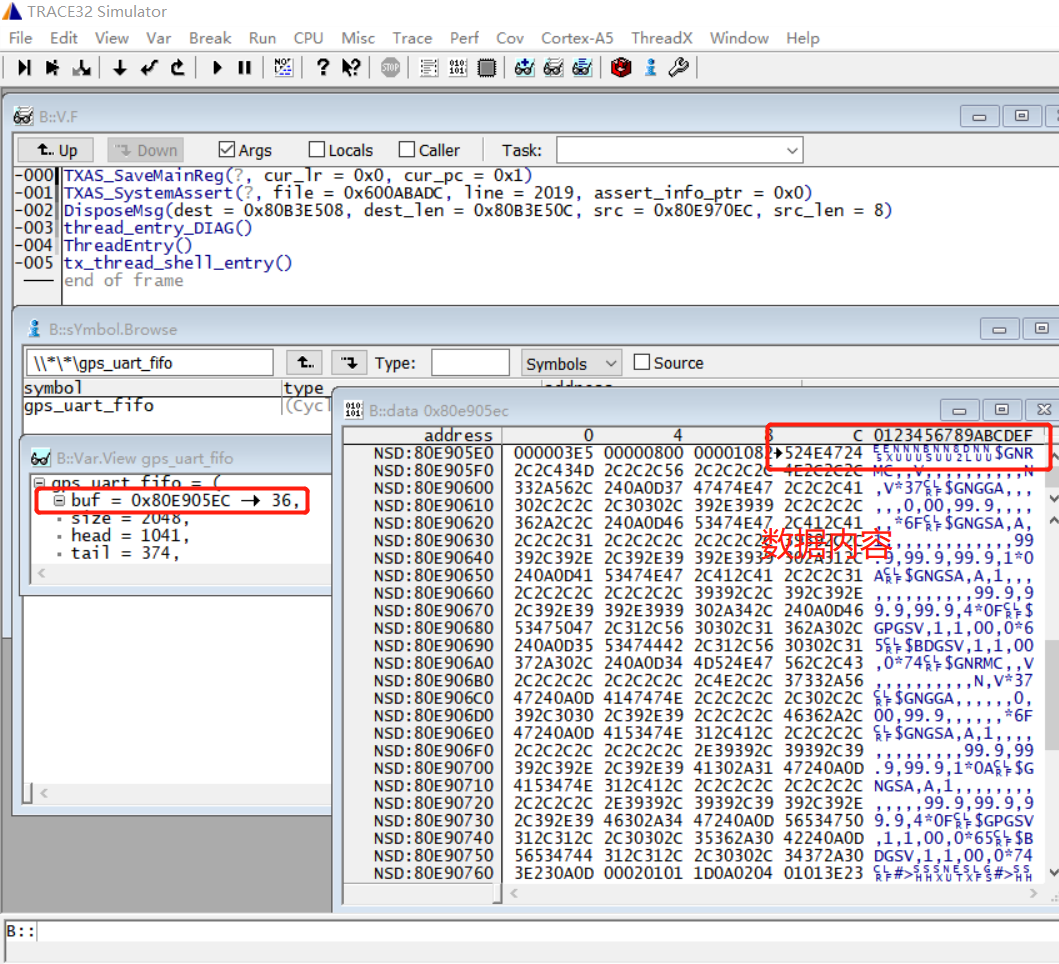

data 0x80E905EC

上面是，0x80E905EC 这个地址上具体的数据情况，【备注：list 0x80E905EC   是查看这一地址空间的数据】

2.3 分析当前的ThreadX相关内容

ThreadX相关的内容主要有，Thread ， queue， timer，signal等等资源。分析ThreadX的状况 下面以分析queue为示例记录，发生死机时，屏幕提示： queue full

2.3.1 查看当前系统中queue的使用状况

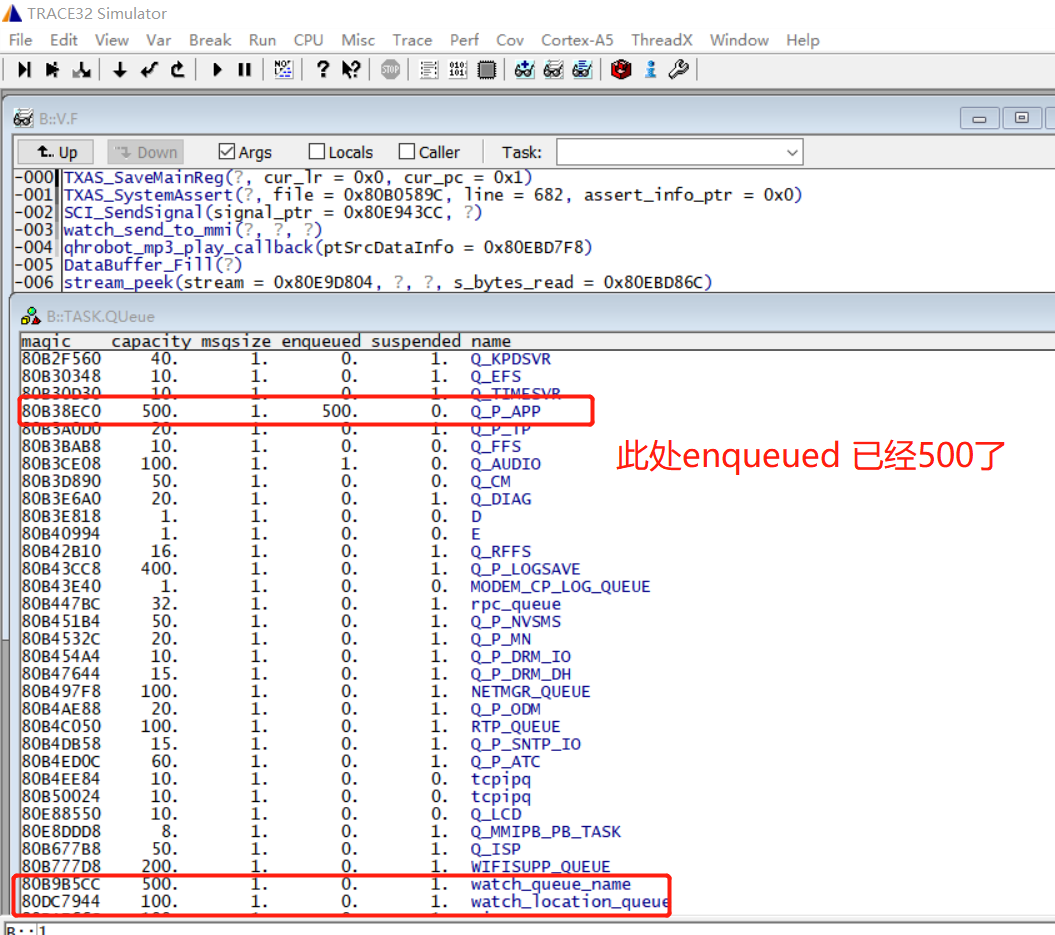

在菜单中【ThreadX → Display Queues】，可以查看到当前系统中queue中消息等情况，示例中，可以看到Q_P_APP，这个queue capacity 为500，当前enqueued已经是500，肯定是会产生full消息。

2.3.12查看当前系统中thread的使用状况

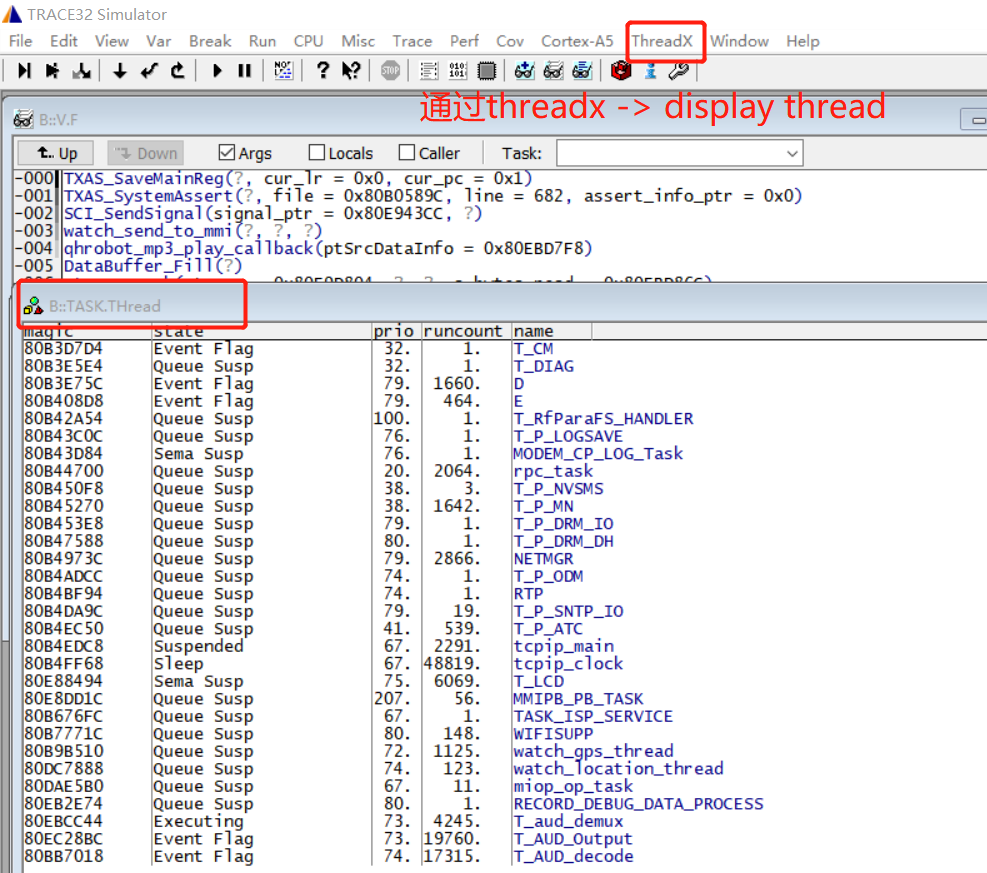

同样，也是打开菜单【ThreadX → Display Threads】
